　　　　　　　　　　　　　　　　1-1

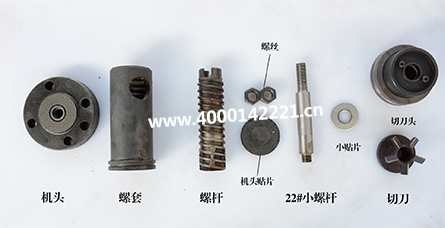

1.擠出膨化機機頭零件的介紹；首先，這是我們擠出膨化機機頭拆卸下來的零部件，先來一張大合集，每個零件都需要安裝到機器上面，機器才能安全運行。

　　　　　　　　　　　　　　　　2-1

2.機器隨機配件為：27#開口扳手　　兩副

　　　　　　　　　22#開口扳手　　一副

　　　　　　　　　22#梅花扳手　　一副

　　　　　　　　　螺絲刀　　　　　一個

　　　　　　　　　　　　　　　　3-1

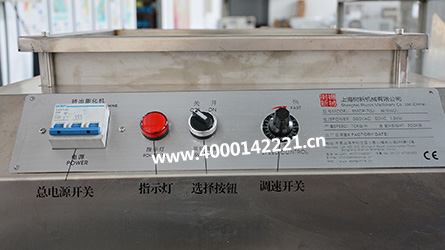

3.控制面板操作按鍵的說明
　總電源開關：控制整機的總電源；
　指示燈：紅燈亮起表示正常
　旋轉按鈕：控制切刀的開關；
　調試開關：出廠默認60p，控制切刀速度；調的越慢，米花越短；反之，米花則越長。

　　　　　　　　　　　　　　　　4-1

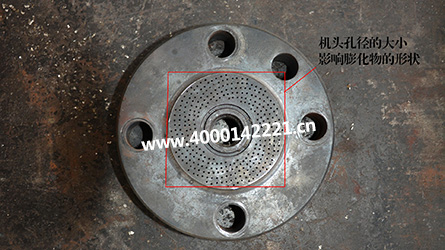

4.機頭小孔的介紹；我們的機頭可以膨化的形狀有很多，機頭孔徑的大小將直接導致膨化物的大小，圖片中紅色的圈圈比較標注出來了。目前支持的形狀有：小米花、大米花、陰米形、星形、球體等等

　　　　　　　　　　　　　　　　　5-1

5.螺套鋼印的說明；我們的螺套上都配備鋼印，這個鋼印表示膨化度的意思，還有一種沒有鋼印的，就是代表低膨化度；

　　　　　　　　　　　　　　　　6-1

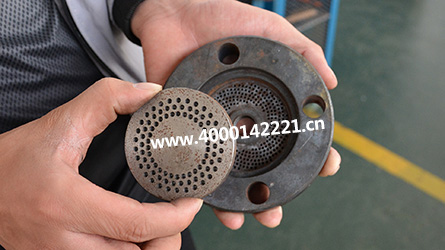

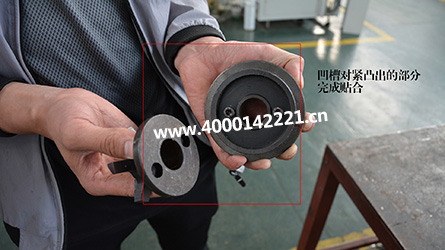

6.機頭安裝貼片的方法；接下來，需要安裝機頭與貼片，機頭與貼片一定要貼緊，如上圖所示，一定要貼平，建議用一個小扳手輕輕敲上去即可，直到不能再緊為止。

　　　　　　　　　　　　　　　7-1

　　　　　　　　　　　　　　　　　7-2

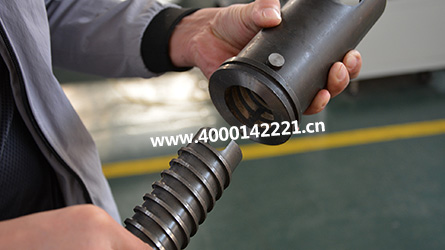

7.螺套的安裝說明；螺桿需要安裝進螺套里面，上圖給您示范了螺桿螺套的安裝方法。螺桿空心一頭對著螺套凸出一端放進去即可（如7-2圖）

　　　　　　　　　　　　　　8-1

8.螺桿與螺套安裝完畢；接下來，需要把螺桿螺套裝進機頭，機頭凹進部分對著螺桿螺套凸出一端推進去；此時，螺桿與螺套還不能平行，需要將螺桿再順時針擰上一圈，直到螺桿螺套保持平行即可（如8-1圖）

　　　　　　　　　　　　　　　　9-1

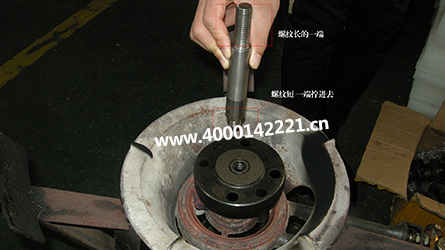

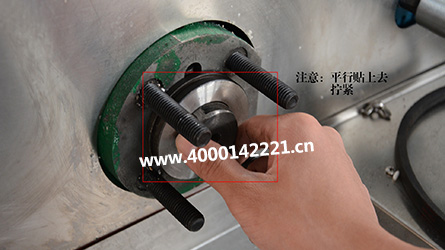

9.安裝機頭的操作過程；把加熱好的機頭，小心，燒好的機頭拿的時候需要特別注意安全。螺紋短的那頭擰進去，把機頭的四個孔對緊機頭的四個孔，平行貼合上去。

　　　　　　　　　　　　　　　　10-1

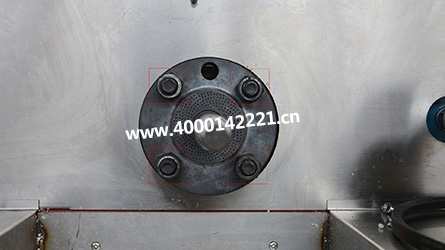

10.機頭四顆螺絲的安裝; 四個螺絲的安裝順序需要對角緊，切忌一顆緊死，這樣會導致機頭貼合不緊而導致膨化出來的米花有長條；此時，需要把機頭的螺絲鎖到不能再擰為止，越緊越好，這樣膨化出來的米花大小才均勻。

　　　　　　　　　　　　　　11-1

　　　　　　　　　　　　　　　11-2

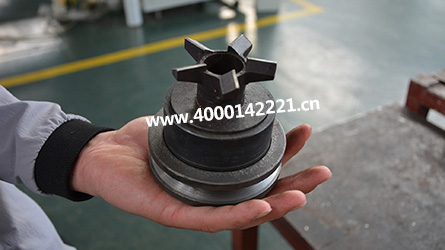

11.切刀的安裝；切刀的小孔對準刀頭凸出的部分，緊貼上去，請參考圖(11-2)，這是安裝好的切刀，然后切刀頭朝外安裝進機頭

　　　　　　　　　　　　　　　12-1

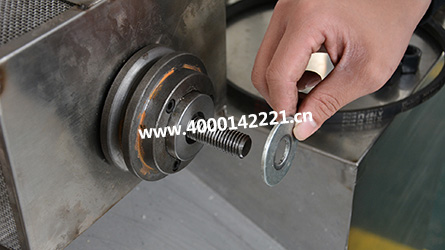

12.機頭貼片的安裝；切記，機頭的貼片不要漏下了，貼片安裝后擰上兩根小螺絲。

物料膨化度的調節；還有一個要點，非常重要，兩個小螺絲的松緊度要?jiǎng)倓偤?，不能太緊，也不可過松。詳細請參考操作視頻12分50秒，先擰里面的螺絲，外面的螺絲鎖緊。如果滑輪太重，則需要把里面的螺絲向外擰一點，再鎖緊外面螺絲。我們總結出來的經驗，如果滑輪能夠轉上半圈，力度則剛剛好。具體松緊度需要靠自己多調節，即可熟能生巧！

　　　　　　　　　　　　　　　13-1

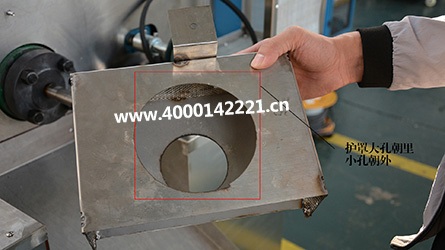

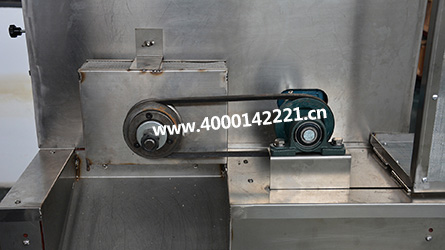

13.護罩的安裝；護罩的安裝比較簡單，只需把網罩的大孔朝里，用手?jǐn)Q上螺絲即可。

　　　　　　　　　　　　　　　14-1

14.最后，解釋一下擠出膨化機的電路控制器的相關問題；從左往右排序，由交流接觸器，斷相與錯相保護器，變頻器組成；交流保護器主要控制主電機的運轉，斷相與錯相保護器，主要用于接錯線序或缺相時起到斷開電路的保護裝置，變頻器控制主電機與小電機，是整機的中央控制器，切勿損壞！

　　　　　　　　　　　　　機頭安裝完畢實拍圖

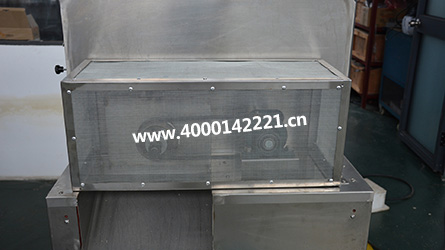

我們的擠出膨化機設計之初就一直比較注重的問題，就是操作安全問題。警記，機器使用過程中一定要把網罩蓋上去，安全生產，安全一定放到第一位。因?yàn)槠Ц咚龠\(yùn)轉，如果有東西卡到，對機器本身也不好，對操作人員的人身安全也不好。

　　　　　　　　　　　　　　　　15-1

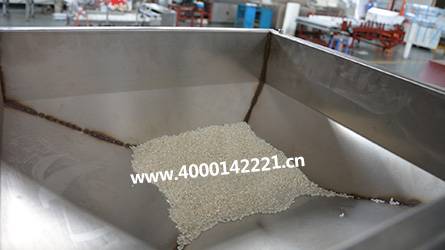

15.料斗放少量大米備用；料斗放大米，準備生產；要生產前，請確認機器電源是否妥善接好？機器各個部位是否都已經調試完畢？起初，放入的大米切記不可過多，仔細觀察膨化物形狀、膨化度等，大米的量可以漸漸增加，這樣膨化出來的米花效果可以保證達到最佳。

膨化過程中，可以根據實際操作需要，調節切刀速度可以改變膨化物形狀、效果等；擠出膨化機膨化過程中，請不要調節機頭，以免被皮帶傷到！

無論膨化什么物料，膨化完成后，往機器料斗灑上一把黃豆，這樣做的好處是：因?yàn)辄S豆含有油份，可以起到潤化的作用，這樣方便后期的清理工作。

機器膨化完成后，需要把螺桿、螺套、機頭卸下，機頭用煤氣爐或者天然氣爐燒，不要用電磁爐，把里面的殘留廢物清理干凈。目前還沒有比較好的辦法清理機頭，加熱15分鐘左右，即可把機頭拿下來；加熱好后的機頭，需要將貼片先取出，使用一根羊毛刷固定機頭，用螺絲刀可以把貼片取下。然后使用隨機的鋼絲把小孔清通，以備下次使用；

溫馨提醒：以下視頻已加密，請購買我們機器后，向銷售人員索要視頻密碼；
